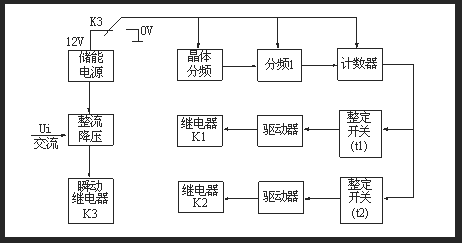

繼電器有晶體振蕩器、分頻器、整定開關、驅動電路和電源回路等組成。當繼電器施加額定電壓時，繼電器內部瞬動繼電器和兩個延時繼電器瞬時動作，觸點切換，并使電源回路與計時回路處于失電狀態，以提高繼電器抗干擾性能。當輸入電壓大大降低或完全消失時，瞬動繼電器瞬時返回（兩個延時執行繼電器仍處于動作狀態），觸點也瞬時返回，使儲能電源接通計時回路，晶體振蕩產生時鐘脈沖，經分頻后得到10ms計時脈沖，計數器對計時脈沖計數，當所計脈沖數與整定開關值符合時，驅動執行繼電器返回，完成斷電后延時返回的功能。原理圖如下圖所示

1、額定電壓：交流380、220、110、100V。

2、額定頻率：50HZ或60HZ。

3、保證繼電器觸點可靠通電動作所需電壓不大于80%額定電壓。

4、保證繼電器可靠斷電返回的電壓不小于10%額定電壓。

5、在額定電壓下繼電器斷電延時返回的延時誤差，在整定范圍內不超過0.1%整定值+10ms。

6、在額定電壓下繼電器斷電延時的變差不超過0.1%額定值+10ms。變差是指繼電器在同一時間整定點上測量五次，實測時間的較大值與較小值之差。

7、二付延時返回的觸點可各自獨立整定，時間整定范圍均為0.02-9.99s，而延時整定值可以不同或相同。

8、在額定電壓下繼電器消耗的功率不大于4VA。

9、繼電器允許長期承受110%額定電壓。

10、繼電器在電壓不大于250V、電流不大于1A（時間常數T = 5 ± 0.75ms直流有感電路中），觸點斷開容量為30W，在電壓不大于250V，電流不大于1A，功率因素COSφ=0.4±0.1的交流電路中，觸點斷開容量為150VA。

11、繼電器各電路與外露的非帶電金屬部分之間應能乘受有效值2kV，輸入電路和觸點之間 應能承受1kV，50HZ交流電壓，歷時1min實驗，應無絕緣擊穿或閃絡現象。

12、繼電器機械壽命105次，電壽命104次。

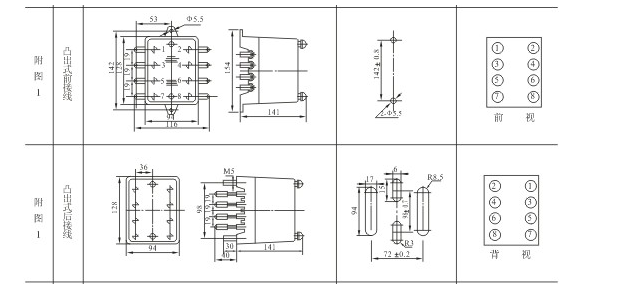

JHS(JSJ)-10型繼電器采用凸出式固定結構，其外形尺寸及安裝開孔尺寸詳見附圖1。

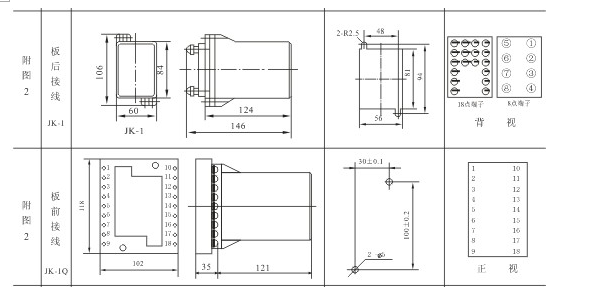

JHS(JSJ)-20型繼電器采用凸出式插撥結構，其外形尺寸及安裝開孔尺寸詳見附圖2。

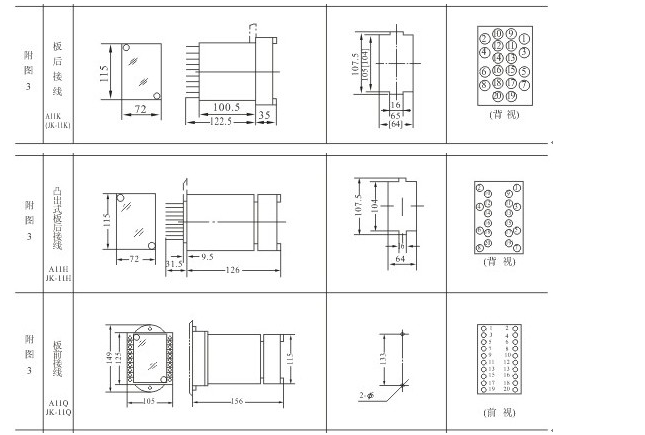

JHS(JSJ)-30型繼電器采用嵌入式插拔結構，其外形尺寸及安裝開孔尺寸詳見附圖3。
