DZB-12BG概述

DZB-10B(DZB-10BG)系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。DZB-10BG是DZB-10B的改進型。該繼電器克服了原來DZB-10B繼電器采用的繞組線徑為0.06～0.07漆包線。在長期運輸中，出現的斷線缺點，提高了可靠性。其余內部接線、外形尺寸、接線端子、使用功能等不變。 DZB-11B、DZB-12B、DZB-13B為電壓啟動，電流保持的中間繼電器，DZB-14B為電流啟動、電壓保持的中間繼電器，DZB-15B 為電流或電壓工作、電流保持或電壓保持的中間繼電器。

DZB-12BG技術參數

●額定電壓：DC220V、110V、48V、24V。
●額定電流：0.25A、0.5A、1A、2A、4A、8A。
●動作值：動作電壓為額定電壓值的30～70%；動作電流不大于80%的額定電流。
●保持值：保持電壓不大于70%額定電壓；保持電流不大于80%額定電流。
●返回值：不小于額定值的5%。
●動作時間：在額定電壓下，動作時間不大于45ms。
●返回時間：不大于60ms。
●功率消耗：不大于7W。
● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，輸出觸點的斷開容量為50W。
●可靠動作：5×10⁴次。
●輸出觸點長期允許接通電流為5A。
● 功率消耗：在額定電壓下直流繼電器不大于2.5W；交流繼電器不大于5VA。

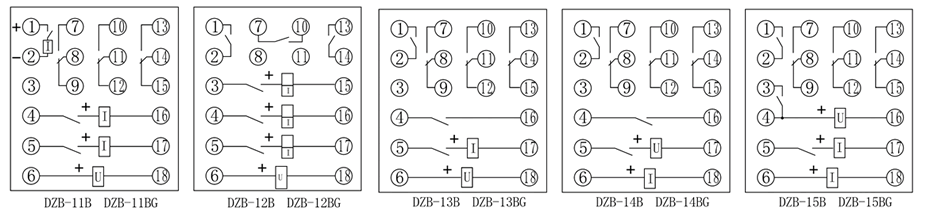

DZB-12BG內部接線圖

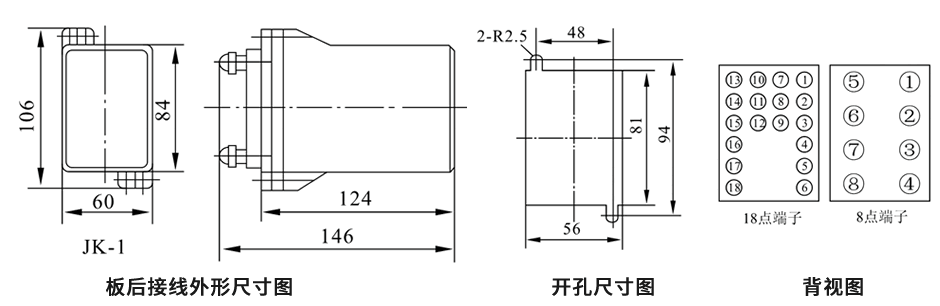

DZB-12BG板后接線

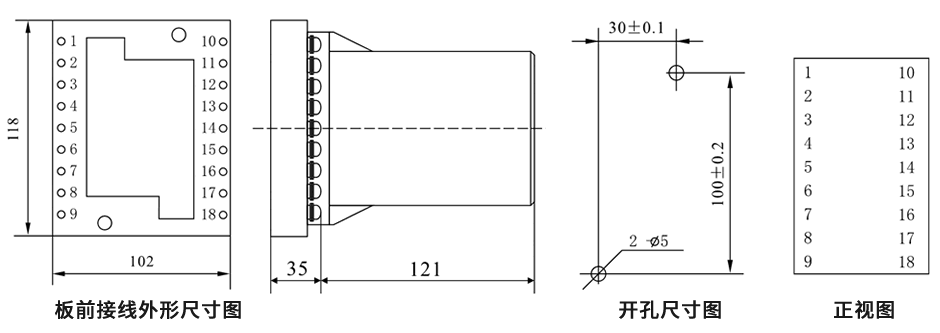

DZB-12BG板前接線
