• 概述

  DZBS-222延時中間繼電器用于繼電保護回路需精確延時的回路中，以延遲動作時間并增加前一級接點的數量及接點容量。安裝方式采用導軌殼體安裝和端子排接線，其主要優勢為無需開孔、多個拼接、接線方便等。DZBS-222采用集成電路型延時中間繼電器具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點。其延時范圍為0.02～9.99S可調，而老式電磁式延時中間繼電器的可調范圍為0.5~8S左右，選擇范圍和精度都比老式電磁式的更廣更高，而且通過按鍵整定，操作方便。

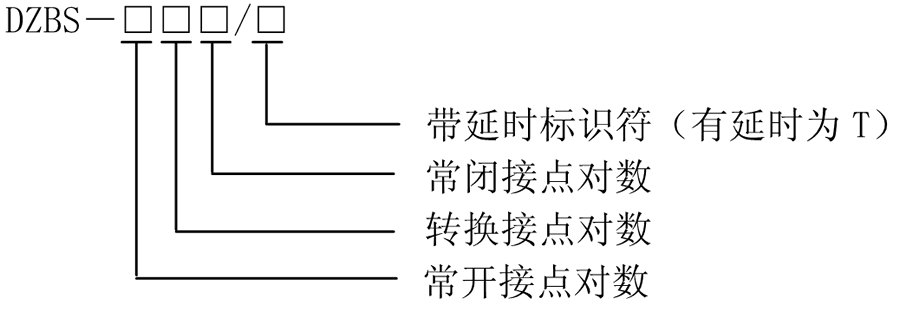

  型號及含義

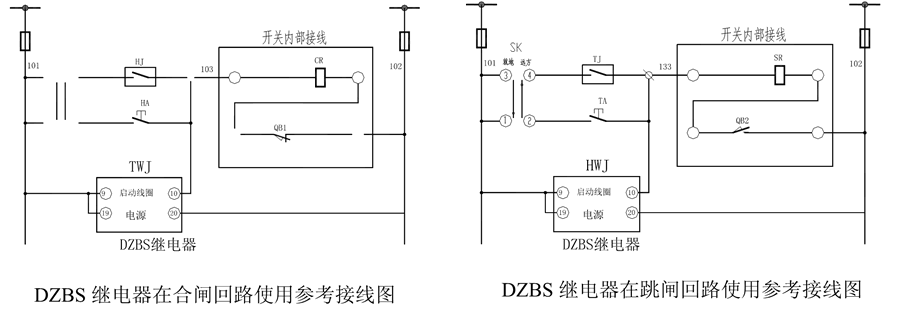

  典型應用接線示意圖



  DZBS-222技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  跳閘線圈動作值	不大于70%額定電壓
  功耗	不大于5W
  延時時間范圍
  K=0.01S	延時范圍為100ms~900ms
  K=0.02S	延時范圍為200ms~1800ms
  K=0.03S	延時范圍為300ms~2700ms
  K=0.04S	延時范圍為400ms~3600ms
  K=0.05S	延時范圍為500ms~4500ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

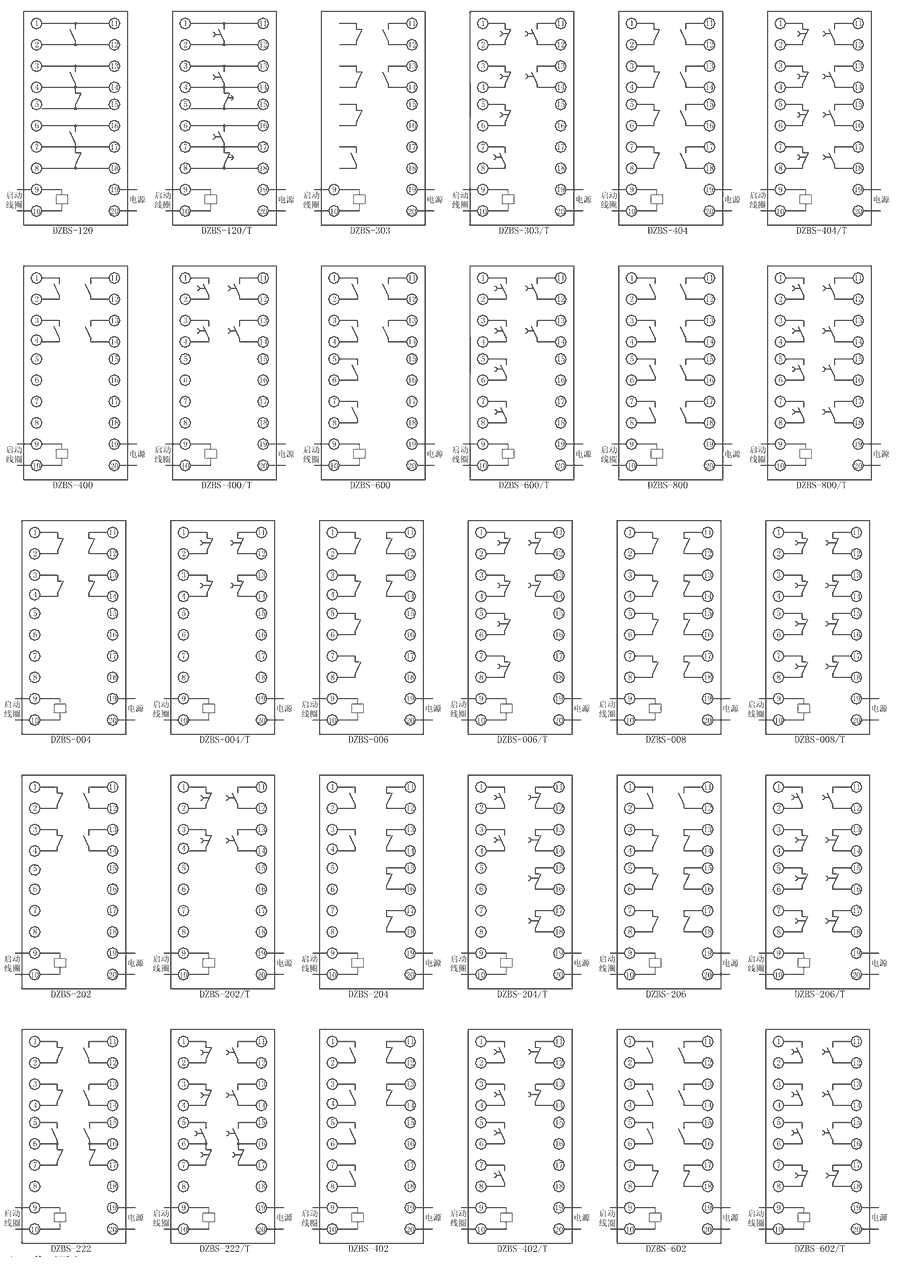

  接線圖



  主要特點









  DZBS-222外形尺寸圖
