HBDLX-20/2零序過電流繼電器

文章類別：HBDLX-2型零序過電流繼電器

文章概述

產品型號：HBDLX-20/2過電流繼電器
觸點形式：2轉換
動作時間：小于20ms
返回時間：小于35ms
工作電壓：DC：225V
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBDLX-20/2電流繼電器主要用于輸電線路、變壓器和發電機的零序過電流保護中。HBDLX-20/2采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大。

型號及含義

工作原理

HBDLX-20/2電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，HBDLX-20/2處于不動作狀態。原理如下圖所示：

HBDLX-20/2工作原理圖

HBDLX-20/2技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	220V、240V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
動作時間	≤20ms
返回時間	≤35ms
返回系數	>0.90
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

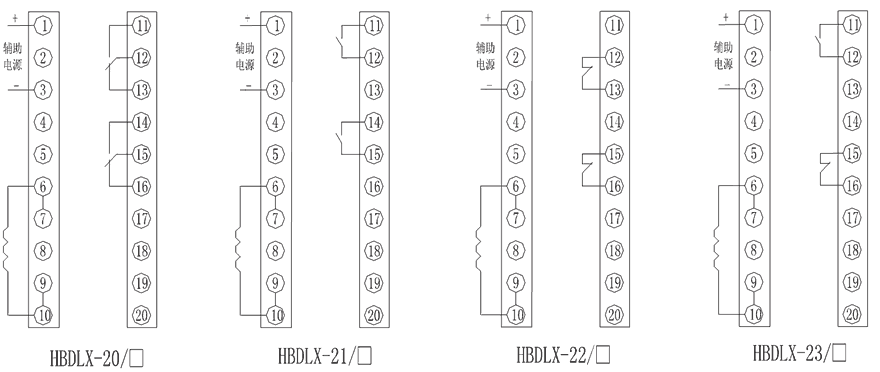

接線圖

HBDLX-20/2觸點形式和輔助工作電壓

型號	觸點形式	動作時間	返回時間	工作電壓
HBDLX-20/1	2轉換	≤20ms	≤35ms	DC：110V
HBDLX-20/2	2轉換	≤20ms	≤35ms	DC：220V
HBDLX-20/3	2轉換	≤20ms	≤35ms	AC：220V
HBDLX-20/4	2轉換	≤20ms	≤35ms	AC：240V
HBDLX-20/5	2轉換	≤20ms	≤35ms	AC：380V
HBDLX-21/1	2常開	≤20ms	≤35ms	DC：110V
HBDLX-21/2	2常開	≤20ms	≤35ms	DC：220V
HBDLX-21/3	2常開	≤20ms	≤35ms	AC：220V
HBDLX-21/4	2常開	≤20ms	≤35ms	AC：240V
HBDLX-21/5	2常開	≤20ms	≤35ms	AC：380V
HBDLX-22/1	2常閉	≤20ms	≤35ms	DC：110V
HBDLX-22/2	2常閉	≤20ms	≤35ms	DC：220V
HBDLX-22/3	2常閉	≤20ms	≤35ms	AC：220V
HBDLX-22/4	2常閉	≤20ms	≤35ms	AC：240V
HBDLX-22/5	2常閉	≤20ms	≤35ms	AC：380V
HBDLX-23/1	1常開1常閉	≤20ms	≤35ms	DC：110V
HBDLX-23/2	1常開1常閉	≤20ms	≤35ms	DC：220V
HBDLX-23/3	1常開1常閉	≤20ms	≤35ms	AC：220V
HBDLX-23/4	1常開1常閉	≤20ms	≤35ms	AC：240V
HBDLX-23/5	1常開1常閉	≤20ms	≤35ms	AC：380V
