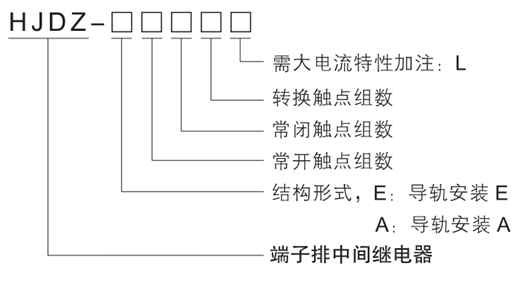

| 型號 | 觸點形式 |
| HJDZ-A200端子排中間繼電器 | 2常開 |
| HJDZ-A110端子排中間繼電器 | 1常開1常閉 |
| HJDZ-A002端子排中間繼電器 | 2轉換 |
| HJDZ-A004端子排中間繼電器 | 4轉換 |
| HJDZ-E112（L）端子排中間繼電器 | 1常開1常閉2轉換 |
| HJDZ-E202（L）端子排中間繼電器 | 2常開2轉換 |
| HJDZ-E022（L）端子排中間繼電器 | 2常閉2轉換 |
| HJDZ-E060（L）端子排中間繼電器 | 6常閉 |
| HJDZ-E080端子排中間繼電器 | 8常閉 |
| HJDZ-E240端子排中間繼電器 | 2常開4常閉 |
| HJDZ-E260端子排中間繼電器 | 2常開6常閉 |
| HJDZ-E420端子排中間繼電器 | 4常開2常閉 |
| HJDZ-E440端子排中間繼電器 | 4常開4常閉 |
| HJDZ-E600端子排中間繼電器 | 6常開 |
| HJDZ-E620端子排中間繼電器 | 6常開2常閉 |
| HJDZ-E800端子排中間繼電器 | 8常開 |
| 額定參數 | |
| 直流額定電壓 | 12V、24V、48V、110V、220V可選 |
| 交流額定電壓 | 48V、100V、110V、220V、380V、415V可選 |
| 返回值 | 不小于5%額定值 |
| 動作電壓 | |
| 直流型繼電器 | 70%額定電壓 |
| 交流型繼電器 | 80%額定電壓 |
| 動作時間 | |
| 直流型繼電器 | 小于20ms |
| 交流型繼電器 | 小于25ms |
| HJDZ-E620功耗 | |
| 交流380V時 | 小于5W |
| 直流220V時 | 小于3W |
| 觸點較大容量 | |
| 普通型 | 可斷開250VDC，τ=5ms，50W直流有感負載 |
| 可斷開250VDC，cosΦ=0.4，250VA交流負載 | |
| L型 | 可斷開250VDC，τ=5ms，80W直流有感負載 |
| 可斷開250VDC，cosΦ=0.4，400VA交流負載 | |
| 長期接通電流 | 普能型長期接通電流5A |
| L型長期接通電流8A | |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
