JS-11G4時間繼電器

文章類別：JS-11G型時間繼電器

文章概述

產品型號：JS-11G4時間繼電器
延時觸點：2常開4常閉
額定電壓：110V、220V（AC/DC）
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JS-11G4采用石英晶體振蕩器和大規模CMOS集成電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電器保護縮短主保護和后備保護時間極差提供保證，且整定范圍更大，極差更小，直觀方便，從0.02秒到999小時范圍內都可以任意選擇，均能保證精度，無須校驗。主要用于各種保護和自動控制線路中，使被控制元件的動作得到可靠的延時。JS-11G4采用靜態集成電路具有整定范圍更大、級差小、觸點容量大、整定直觀方便等優點。

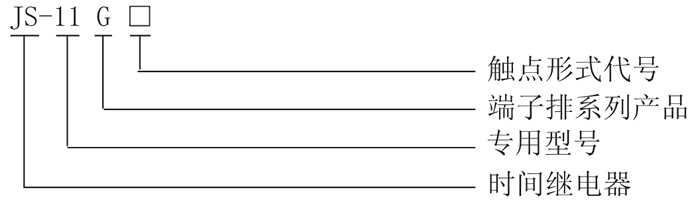

型號及含義

JS-11G4主要特點

●延時型時間繼電器動作后，利用觸點自保持，繼電器觸點無抖動，抗干擾能力強。
●JS-11G4采用撥碼整定，具有整定方便、級差小、整定范圍寬等特點。
●延時范圍廣，有0.02秒~999分或0.02秒~999小時可選。
●采用集成電路和進口元器件，穩定性和可靠性更高。
●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

原理圖

JS-11G4時間繼電器采用CMOS集成電路。上電瞬間，晶振起振，CPU復位，從零開始正向計數，同時讀取撥盤的設定值的時基常數；當計數值與設定值相同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動；當電源消失，出口繼電器則返回。原理如下圖所示：

JS-11G4工作原理圖

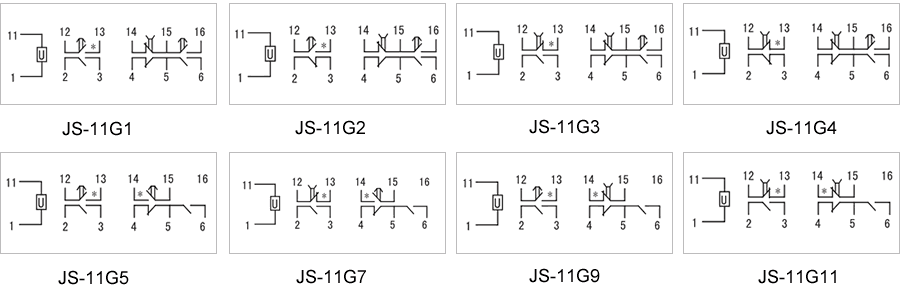

接線圖

JS-11G4技術參數

額定參數
直流額定電壓	24V、110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
延時范圍	0.02秒~999分或0.02秒~999小時可選
延時整定值	整定值≤100S（誤差<+0.1S），整定值>100S（誤差<±0.1S）
返回時間	≤20mS
功耗	≤5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

JS-11G4延時范圍時間整定方法

通過撥碼數字整定，該三位數字乘時基，即為整定時間，如撥碼數字時間為378，時基為10毫秒，則整定的延時時間為3780毫秒，用戶可根據需要自行設定JS-11G4時間繼電器的延時范圍時間，只需通過拔碼調整數字即可，時基選擇詳見下表中的時基設定表。

JS-11G4時基設定表
