產品型號：JZ-7Y-33H-03
觸點形式：4常閉
安裝結構：導軌安裝結構
額定電壓：24V、48V、110V、220V（直流）
| 額定參數 | |
| 直流額定電壓 | 12V、24V、48V、110V、220V可選 |
| 交流額定電壓 | 12V、24V、48V、110V、220V、380V可選 |
| 跳閘線圈動作值 | 不大于70%額定電壓 |
| 功耗 | 不大于5W |
| 安裝方式及接線 | |
| 安裝結構 | 導軌安裝 |
| 接線方式 | 端子排接線 |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |

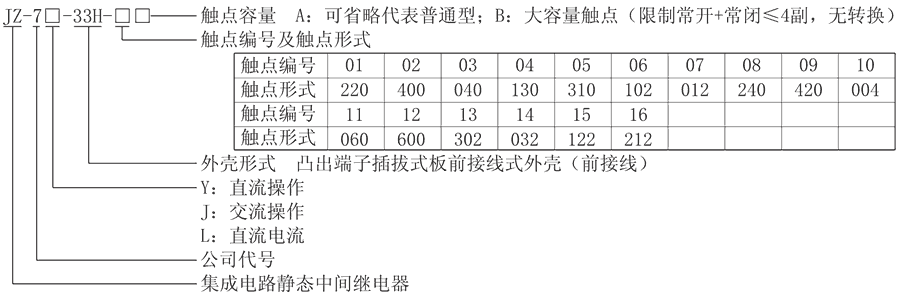

| 型號 | 觸點形式 | 電壓操作 |
| JZ-7J-33H-01 | 2常開2常閉 | 交流操作 |
| JZ-7J-33H-02 | 4常開 | 交流操作 |
| JZ-7J-33H-03 | 4常閉 | 交流操作 |
| JZ-7J-33H-04 | 1常開3常閉 | 交流操作 |
| JZ-7J-33H-05 | 3常開1常閉 | 交流操作 |
| JZ-7J-33H-06 | 1常開2轉換 | 交流操作 |
| JZ-7J-33H-07 | 1常閉2轉換 | 交流操作 |
| JZ-7J-33H-08 | 2常開4常閉 | 交流操作 |
| JZ-7J-33H-09 | 4常開2常閉 | 交流操作 |
| JZ-7J-33H-10 | 4轉換 | 交流操作 |
| JZ-7J-33H-11 | 6常閉 | 交流操作 |
| JZ-7J-33H-12 | 6常開 | 交流操作 |
| JZ-7J-33H-13 | 3常開2轉換 | 交流操作 |
| JZ-7J-33H-14 | 3常閉2轉換 | 交流操作 |
| JZ-7J-33H-15 | 1常開2常閉2轉換 | 交流操作 |
| JZ-7J-33H-16 | 2常開1常閉2轉換 | 交流操作 |
| JZ-7Y-33H-01 | 2常開2常閉 | 直流操作 |
| JZ-7Y-33H-02 | 4常開 | 直流操作 |
| JZ-7Y-33H-03 | 4常閉 | 直流操作 |
| JZ-7Y-33H-04 | 1常開3常閉 | 直流操作 |
| JZ-7Y-33H-05 | 3常開1常閉 | 直流操作 |
| JZ-7Y-33H-06 | 1常開2轉換 | 直流操作 |
| JZ-7Y-33H-07 | 1常閉2轉換 | 直流操作 |
| JZ-7Y-33H-08 | 2常開4常閉 | 直流操作 |
| JZ-7Y-33H-09 | 4常開2常閉 | 直流操作 |
| JZ-7Y-33H-10 | 4轉換 | 直流操作 |
| JZ-7Y-33H-11 | 6常閉 | 直流操作 |
| JZ-7Y-33H-12 | 6常開 | 直流操作 |
| JZ-7Y-33H-13 | 3常開2轉換 | 直流操作 |
| JZ-7Y-33H-14 | 3常閉2轉換 | 直流操作 |
| JZ-7Y-33H-15 | 1常開2常閉2轉換 | 直流操作 |
| JZ-7Y-33H-16 | 2常開1常閉2轉換 | 直流操作 |
