• 概述

  JZZS-1224分閘、合閘、電源監視綜合裝置主要用于直流或交流操作的各種自動控制線路中，分別對斷路器分閘（合閘）回路、控制電源進行監測。（適合各種斷路器合分閘線圈）JZZS-1224的安裝結構為導軌安裝，具有安裝簡單、接線方便、多個拼接等優勢。

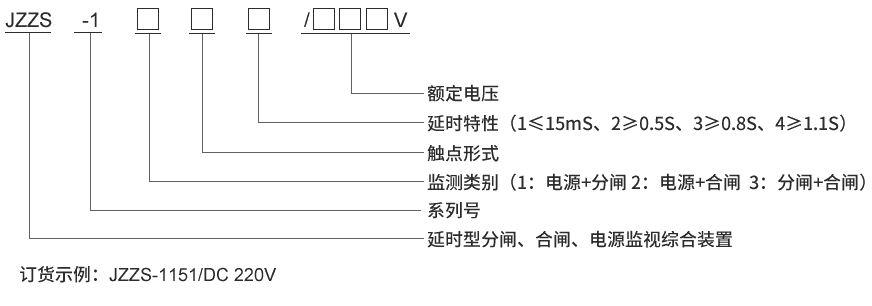

  JZZS-1224型號及含義



  主要特點

  常規使用的單一跳位繼電器，合位繼電器，電源監視繼電器所用導線很細，匝線很多，存在容易斷線，可靠性低，動作和返回時間長，占用柜體空間大等缺點。 JZZS-1224分閘、合閘、電源監視綜合裝置是集跳位、合位、電源監視繼電器為一體，是替代上述單一功能繼電器的理想產品，能夠滿足有特殊功能的要求和場合，采用線圈電壓較低的多個繼電器組合而成。具有以下特點：
  ■采用進口密封型繼電器，防潮、防塵、線徑粗不斷線，可靠性高。
  ■電源指示燈和動作指示燈，易觀察。
  ■具有信號固定延時輸出及可調延時輸出。
  ■體積小，能滿足抽屜柜安裝要求。
  ■快速導軌安裝結構，適合各種導軌安裝。
  ■繼電器電氣和機械壽命長，免維護。
  ■觸點容量大，接觸電阻小。

  JZZS-1224監測回路及延時時間說明

  型號	監測回路	監測電流	延時時間
  JZZS-11□	電源監測	10mA	15mS～1.5S
  	分閘監測	1.5mA	固定延時返回
  JZZS-12□	電源監測	10mA	15mS～1.5S
  	合閘監測	1.5mA	15mS～3S
  JZZS-12□	分閘監測	4.5mA	固定延時返回
  	合閘監測	4.5mA	15mS～3S

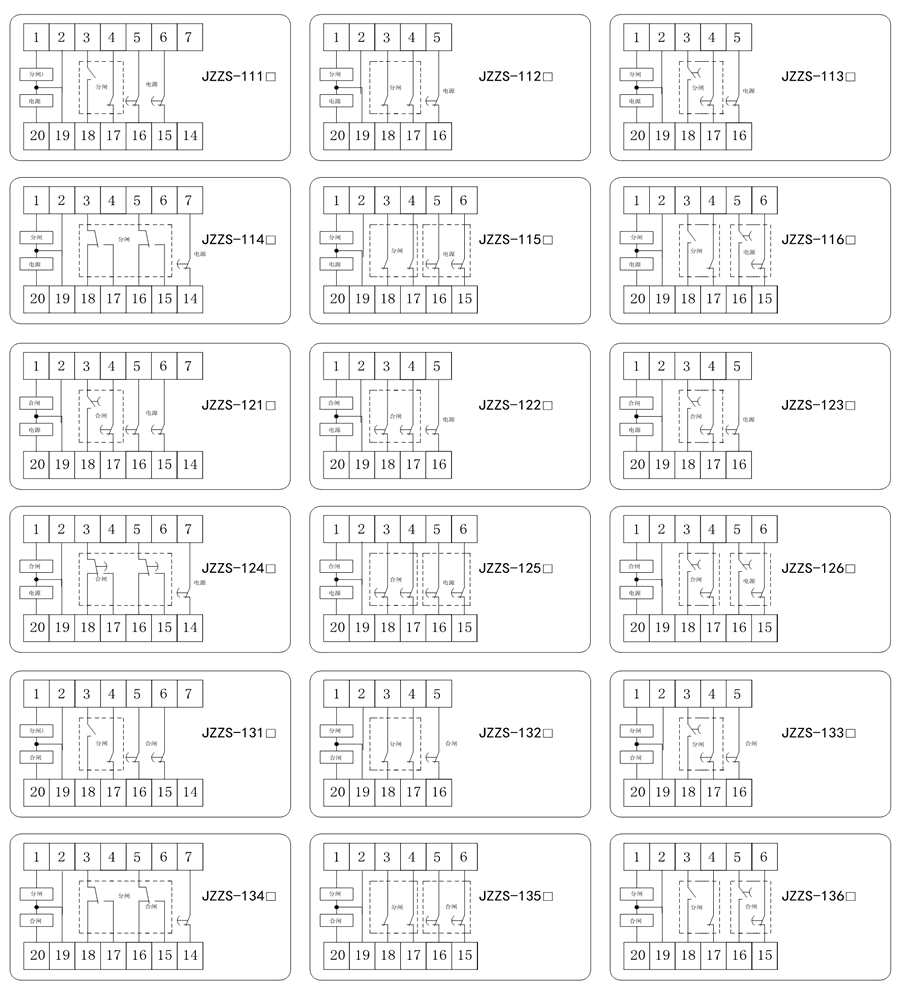

  JZZS-1224接線圖



  企業實拍



  JZZS-1224技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  動作值	≤70%額定電壓
  保持值	≥50%額定電壓
  延時返回時間	≤15mS，≥0.5S，≥0.8S，≥1.1S可選
  動作時間	≤15mS
  返回值	>5%額定值
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
