ZJ3-5A繼電器屬于快速中間繼電器用于直流操作的各種保護和自動控制回路中，作為出口繼電器或擴大繼電器的控制范圍。常見的型號有:ZJ3-1A、ZJ3-2A、ZJ3-3A、ZJ3-4A、ZJ3-5A等。額定電壓為12V、24V、48V、110V、220V可選。

ZJ3-5A繼電器為電磁式閥型快速動作中間繼電器，線圈固定在"Π"型的導磁體上，電磁鐵與銜鐵由軸連接在架板上，銜鐵上的絕緣頂板帶動觸點使觸點接通或斷開。

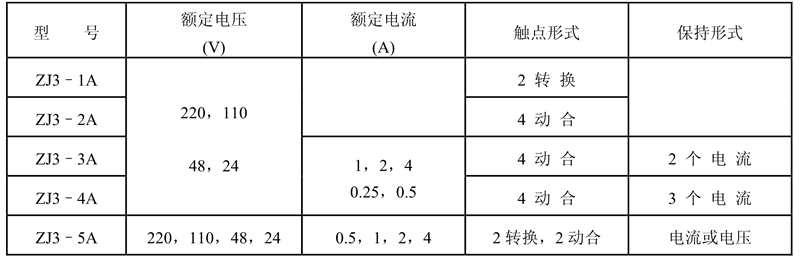

●觸點形式見下表

●額定電壓：24V、48V、110V、220V。
●電流保持值：具有電流保持繞組的繼電器，保持電流不大于80%額定保持值。
●電壓保持值：具有電壓保持繞組的繼電器，保持電壓不大于50%額定保持值。
●返回值：ZJ3-5A中間繼電器的返回值不小于額定值5%。
●線圈溫升：當周圍環境溫度為40℃時，其電壓繞組應能長期承受110％額定電壓，線圈溫升不超過65℃。
●介質強度：繼電器所有電路與外露非帶電金屬部分之間以及在電氣上無聯系的各電路之間的介質強度應能承受50Hz，2000V，1min的試驗，無擊穿或閃絡現象。
●絕緣電阻值：應不小于 300MΩ。
●觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤2A為50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A為250VA。
●功率消耗：不大于5W。
●觸點長期允許接通電流：10A，歷時10s。
●電壽命：5×10⁴次。
●機械壽命：2.5×10⁴次。

1、動靜觸點的間隙不應小于1mm，觸點的超行程為0.2mm～0.3mm。
2、鐵心與銜鐵轉軸端底邊之間的氣隙不得超過0.1mm～0.15mm。
3、調整繼電器銜鐵的限位螺釘改變觸點間隙和動作時間及動作值，但不得使觸點間隙小于1mm。
4、ZJ3-5A中間繼電器在工作過程中應定期檢查是否符合技術要求，當觸點熏黑燒焦進行清理時，可用小刀輕輕刮去，再用綢布擦凈，不得用手觸及或用砂紙及其它磨料清理。
