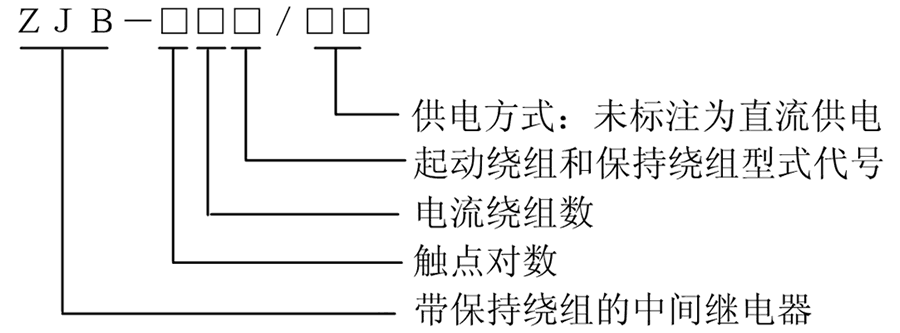

產品型號：ZJB-422
功能類型：保持中間繼電器
觸點形式：4常開
直流電壓：24、48V、110V、220V可選
交流電壓：220V、380V可選
| 型號 | 觸點形式 | 電流繞組數 | 工作方式 |
| ZJB-411保持中間繼電器 | 2常開2轉換 | 1 | 電壓起動電流保持或電流啟動電壓保持 |
| ZJB-423保持中間繼電器 | 2常開2常閉 | 2 | 電壓起動電流保持或電流啟動電壓保持 |
| ZJB-424延時保持中間繼電器 | 2常開2轉換 | 2 | 電壓起動電流保持 |
| ZJB-425延時保持中間繼電器 | 2常開2轉換 | 2 | 電壓起動電流保持 |
| ZJB-611保持中間繼電器 | 4常開2轉換 | 1 | 電壓起動電流保持或電流啟動電壓保持 |
| ZJB-616延時保持中間繼電器 | 4常開2常閉 | 1 | 電流起動電壓保持 |
| ZJB-622保持中間繼電器 | 4常開2轉換 | 2 | 電壓起動電流保持或電流啟動電壓保持 |
| ZJB-642保持中間繼電器 | 4常開2轉換 | 4 | 電壓起動電流保持 |
| ZJB-832保持中間繼電器 | 8常開 | 3 | 電壓起動電流保持 |
| ZJB-842保持中間繼電器 | 8常開 | 4 | 電壓起動電流保持 |
| 動作值保持值和返回值 | |
| 直流電壓型 | 不大于70%額定電壓，不小于50%額定電壓 |
| 直流電流型 | 不大于70%額定電流，不小于40%額定電流 |
| 返回值 | 不小于5%額定值 |
| ZJB-422動作時間和返回時間 | |
| 動作時間 | 不大于20mS |
| 返回時間 | 不大于20mS |
| 較大功耗 | |
| 直流電壓型 | 220VDC 下，ZJS 系列不大于7W，其它不大于3W |
| 交流電壓型 | 220VAC 下，ZJS 系列不大于7VA，其它不大于3VA |
| 直流電流型 | 不大于1.5W |
| 觸點較大容量 | |
| 直流切斷負載能力 | 直流250V 以下，τ=5ms，感性負載50W，阻性負載150W |
| 交流切斷負載能力 | 交流250V 以下，負載1200VA |
| 允許長期接通電流 | 5A |
| 絕緣性能 | |
| 絕緣電阻 | 用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V， 歷時一分鐘無擊穿 |
| 電氣和機械壽命 | |
| 電氣壽命 | 觸點在額定負荷下為一萬次 |
| 機械壽命 | 觸點在空載狀態下為三百萬次。 |
| 環境條件 | |
| 環境溫度 | 20±2℃ |
| 相對濕度 | 45%～75% |
| 大氣壓力 | 86～106KPa |
| 正常使用條件 | |
| 環境溫度 | -10℃～+50℃ |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
