• ZJS-311概述

  ZJS-311中間繼電器為延時中間繼電器，用于各種繼電器保護和自動控制裝置中，以擴充觸點數和增加觸點容量。此繼電器為延時型中間繼電器，主要分為通電延時和斷電延時兩種類型。ZJS-311解決了常規電磁型中間繼電器110V和220V所用導線很細、匝數很多，存在容易斷線、可靠性低、動作 時間和返回時間長等缺點。

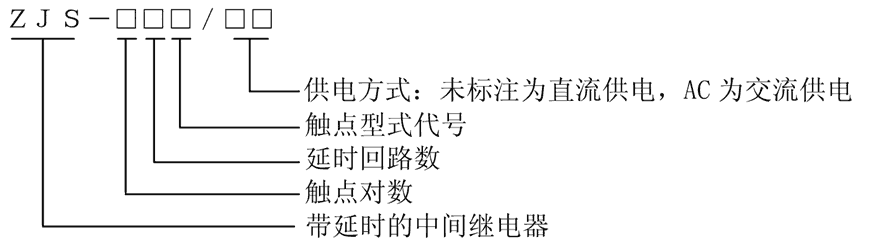

  ZJS-311型號及含義


  ZJS-311主要特點

  ●采用進口密封型繼電器，防潮，防塵，不斷線，可靠性高。
  ●ZJS-311延時中間繼電器，動作和返回時間快。
  ●繼電器動作后有燈光指示。
  ●中間繼電器電氣和機械壽命長。
  ●觸點容量大，觸點接觸電阻小。
  ●絕緣耐壓水平高。
  觸點形式說明

  型號	觸點形式	延時回路數	供電方式
  ZJS-411通電延時中間繼電器	4常開	1路	直流供電
  ZJS-412斷電延時中間繼電器	4常開	1路	直流供電
  ZJS-413通電延時中間繼電器	2常開2轉換	1路	直流供電
  ZJS-414斷電延時中間繼電器	2常開2轉換	1路	直流供電
  ZJS-415斷電延時中間繼電器	2常開2常閉	1路	直流供電
  ZJS-415T斷電延時中間繼電器	2常開2常閉	1路	直流供電
  ZJS-416斷電延時中間繼電器	2常開2轉換	1路	直流供電
  ZJS-417斷電延時中間繼電器	3常開1常閉	1路	直流供電
  ZJS-441通電延時中間繼電器	4轉換	4路	直流供電
  ZJS-611通電延時中間繼電器	6常開	1路	直流供電
  ZJS-612斷電延時中間繼電器	6常開	1路	直流供電
  ZJS-613通電延時中間繼電器	4常開2常閉	1路	直流供電
  ZJS-614斷電延時中間繼電器	3常開3常閉	1路	直流供電
  ZJS-615斷電延時中間繼電器	4常開2常閉	1路	直流供電
  ZJS-621通電延時中間繼電器	2常開4轉換	2路	直流供電
  ZJS-411/AC通電延時中間繼電器	4常開	1路	交流供電
  ZJS-412/AC斷電延時中間繼電器	4常開	1路	交流供電
  ZJS-413/AC通電延時中間繼電器	2常開2轉換	1路	交流供電
  ZJS-414/AC斷電延時中間繼電器	2常開2轉換	1路	交流供電
  ZJS-415/AC斷電延時中間繼電器	2常開2常閉	1路	交流供電
  ZJS-415T/AC斷電延時中間繼電器	2常開2常閉	1路	交流供電
  ZJS-417/AC斷電延時中間繼電器	3常開1常閉	1路	交流供電
  ZJS-441/AC通電延時中間繼電器	4轉換	4路	交流供電
  ZJS-611/AC通電延時中間繼電器	6常開	1路	交流供電
  ZJS-612/AC斷電延時中間繼電器	6常開	1路	交流供電
  ZJS-613/AC通電延時中間繼電器	4常開2常閉	1路	交流供電
  ZJS-614/AC斷電延時中間繼電器	3常開3常閉	1路	交流供電
  ZJS-615/AC斷電延時中間繼電器	4常開2常閉	1路	交流供電

  ZJS-311接線圖


  ZJS-311技術參數

  動作值保持值和返回值
  直流電壓型	不大于70%額定電壓，不小于50%額定電壓
  直流電流型	不大于70%額定電流，不小于40%額定電流
  返回值	不小于5%額定值
  ZJS-311動作時間和返回時間
  動作時間	不大于20mS
  返回時間	不大于20mS
  較大功耗
  直流電壓型	220VDC 下，ZJS 系列不大于7W，其它不大于3W
  交流電壓型	220VAC 下，ZJS 系列不大于7VA，其它不大于3VA
  直流電流型	不大于1.5W
  觸點較大容量
  直流切斷負載能力	直流250V 以下，τ=5ms，感性負載50W，阻性負載150W
  交流切斷負載能力	交流250V 以下，負載1200VA
  允許長期接通電流	5A
  絕緣性能
  絕緣電阻	用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小于10MΩ
  絕緣耐壓	各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V， 歷時一分鐘無擊穿
  電氣和機械壽命
  電氣壽命	觸點在額定負荷下為一萬次
  機械壽命	觸點在空載狀態下為三百萬次。
  環境條件
  環境溫度	20±2℃
  相對濕度	45%～75%
  大氣壓力	86～106KPa
  正常使用條件
  環境溫度	-10℃～+50℃
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  ZJS-311中間繼電器線圈額定值
