• 概述

  JWL-22電流繼電器為無輔助電源電流繼電器，用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。采用集成電路靜態型繼電器，具有精度高、功耗小、動作時間快，返回系數高、整定直觀方便、范圍寬，無需直流輔助電源可替代電磁型電流繼電器。JWL-22采用撥碼開關整定電流值，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。

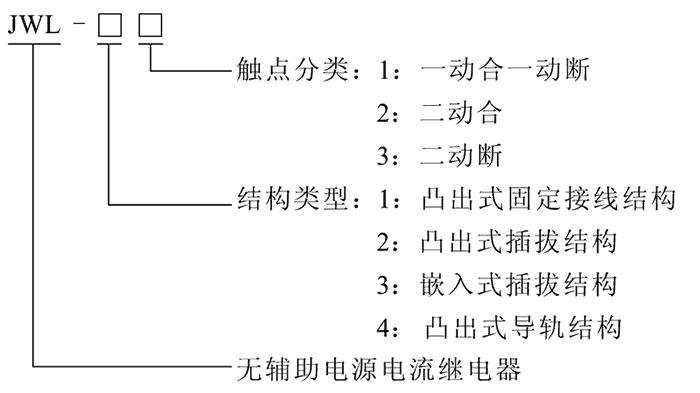

  型號及含義

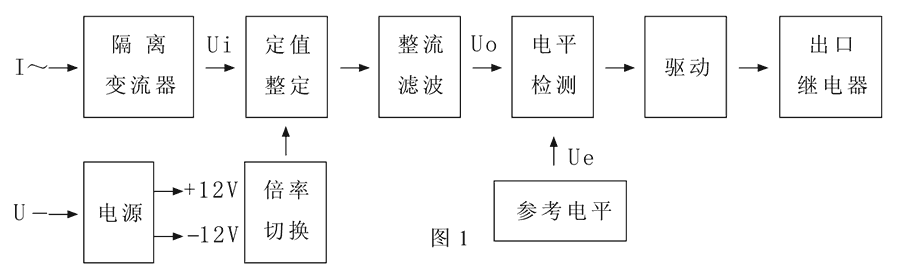

  原理圖

  JWL-22電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，JWL-22處于不動作狀態。原理如下圖所示：



  JWL-22電流繼電器整定范圍和觸點數量

  型號	電流整定范圍	觸點形式	額定電流	安裝結構
  JWL-11電流繼電器	2~99.9A	1常開1常閉	5A	凸出式固定
  JWL-12電流繼電器	2~99.9A	2常開	5A	凸出式固定
  JWL-13電流繼電器	2~99.9A	2常閉	5A	凸出式固定
  JWL-21電流繼電器	2~99.9A	1常開1常閉	5A	凸出式插拔
  JWL-22電流繼電器	2~99.9A	2常開	5A	凸出式插拔
  JWL-23電流繼電器	2~99.9A	2常閉	5A	凸出式插拔
  JWL-31電流繼電器	2~99.9A	1常開1常閉	5A	嵌入式插拔
  JWL-32電流繼電器	2~99.9A	2常開	5A	嵌入式插拔
  JWL-33電流繼電器	2~99.9A	2常閉	5A	嵌入式插拔
  JWL-41電流繼電器	2~99.9A	1常開1常閉	5A	導軌式安裝
  JWL-42電流繼電器	2~99.9A	2常開	5A	導軌式安裝
  JWL-43電流繼電器	2~99.9A	2常閉	5A	導軌式安裝

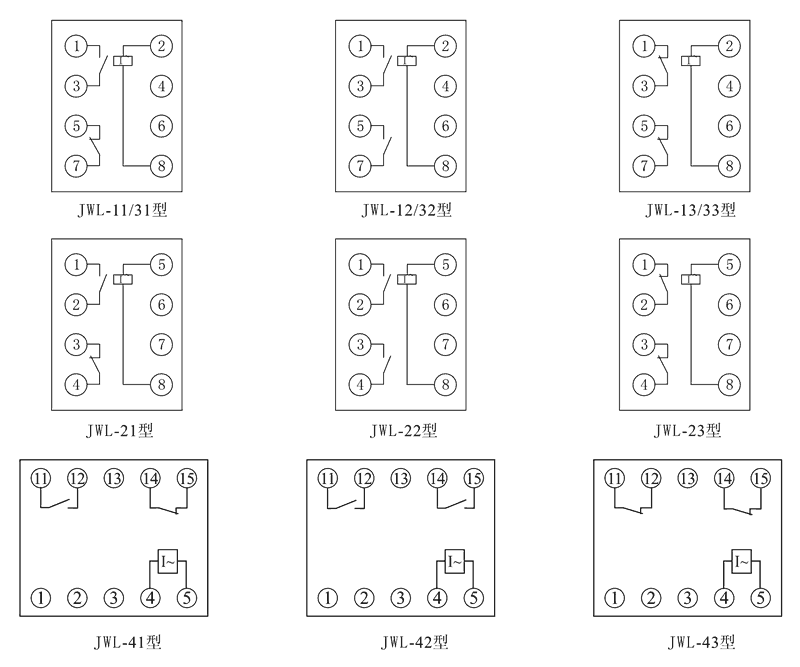

  接線圖



  JWL-22技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  動作時間	1.1倍整定值≤40ms，2倍整定值≤35ms
  返回系數	0.85~0.95
  返回時間	≤27ms
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構


  凸出固定式安裝結構

  凸出插拔式安裝結構

  嵌入插拔式安裝結構
