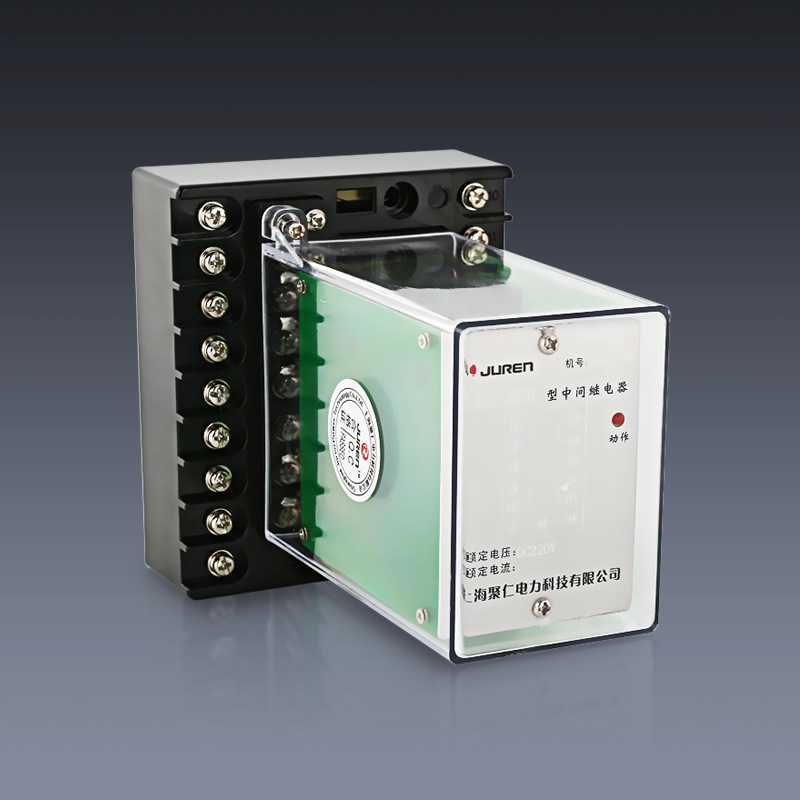

• 概述

  JZ-7Y-36用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用凸嵌入式插拔結構，接線方式采用板前或板后接線。交流額定電壓為12V、24V、48V、110V、220V、380V可選 ，直流額定電壓為12V、24V、48V、110V、220V可選。JZ-7Y-36采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。

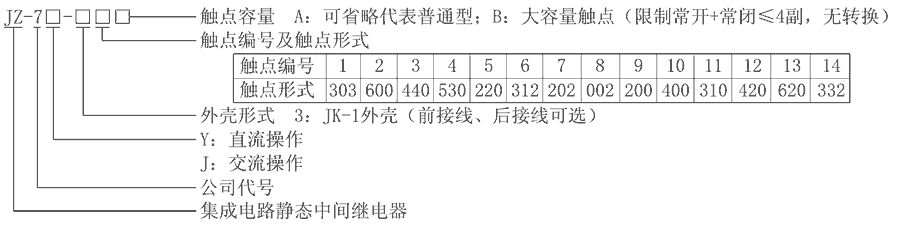

  型號及含義



  JZ-7Y-36主要特點

  1、采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
  2、動作電壓準確，返回系數高，無抖動，功耗低，多個接點同時動作或返回。
  3、繼電器動作后有燈光指示、有電源指示。
  4、繼電器的電氣壽命和機械壽命長。
  5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
  6、抗干擾特性好，可適用于強干擾或電源電壓質量很差的場所。

  JZ-7Y-36技術參數

  額定參數
  直流額定電壓	12V、24V、48V、110V、220V可選
  交流額定電壓	12V、24V、48V、110V、220V、380V可選
  跳閘線圈動作值	不大于70%額定電壓
  功耗	不大于5W
  安裝方式及接線
  安裝結構	凸出式插拔結構
  接線方式	板前或板后接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

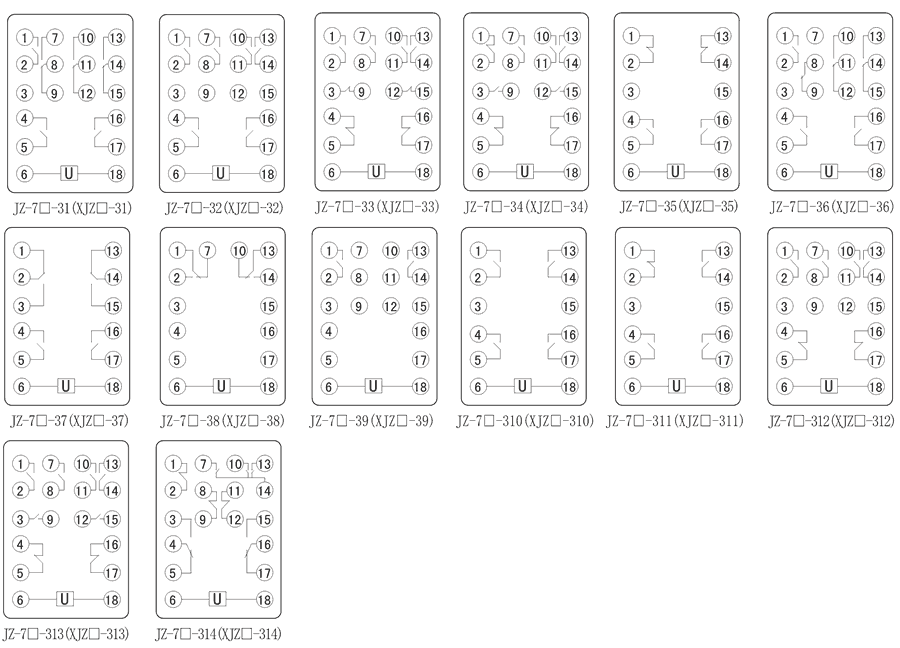

  接線圖



  相關型號說明

  型號	觸點形式	電壓操作
  JZ-7J-31	3常開3轉換	交流操作
  JZ-7J-32	6常開	交流操作
  JZ-7J-33	4常開4常閉	交流操作
  JZ-7J-34	5常開3常閉	交流操作
  JZ-7J-35	2常開2常閉	交流操作
  JZ-7J-36	3常開1常閉2轉換	交流操作
  JZ-7J-37	2常開2轉換	交流操作
  JZ-7J-38	2轉換	交流操作
  JZ-7J-39	2常開	交流操作
  JZ-7J-310	4常開	交流操作
  JZ-7J-311	3常開1常閉	交流操作
  JZ-7J-312	4常開2常閉	交流操作
  JZ-7J-313	6常閉2常閉	交流操作
  JZ-7J-314	3常開3常閉2轉換	交流操作
  JZ-7Y-31	3常開3轉換	直流操作
  JZ-7Y-32	6常開	直流操作
  JZ-7Y-33	4常開4常閉	直流操作
  JZ-7Y-34	5常開3常閉	直流操作
  JZ-7Y-35	2常開2常閉	直流操作
  JZ-7Y-36	3常開1常閉2轉換	直流操作
  JZ-7Y-37	2常開2轉換	直流操作
  JZ-7Y-38	2轉換	直流操作
  JZ-7Y-39	2常開	直流操作
  JZ-7Y-310	4常開	直流操作
  JZ-7Y-311	3常開1常閉	直流操作
  JZ-7Y-312	4常開2常閉	直流操作
  JZ-7Y-313	6常閉2常閉	直流操作
  JZ-7Y-314	3常開3常閉2轉換	直流操作

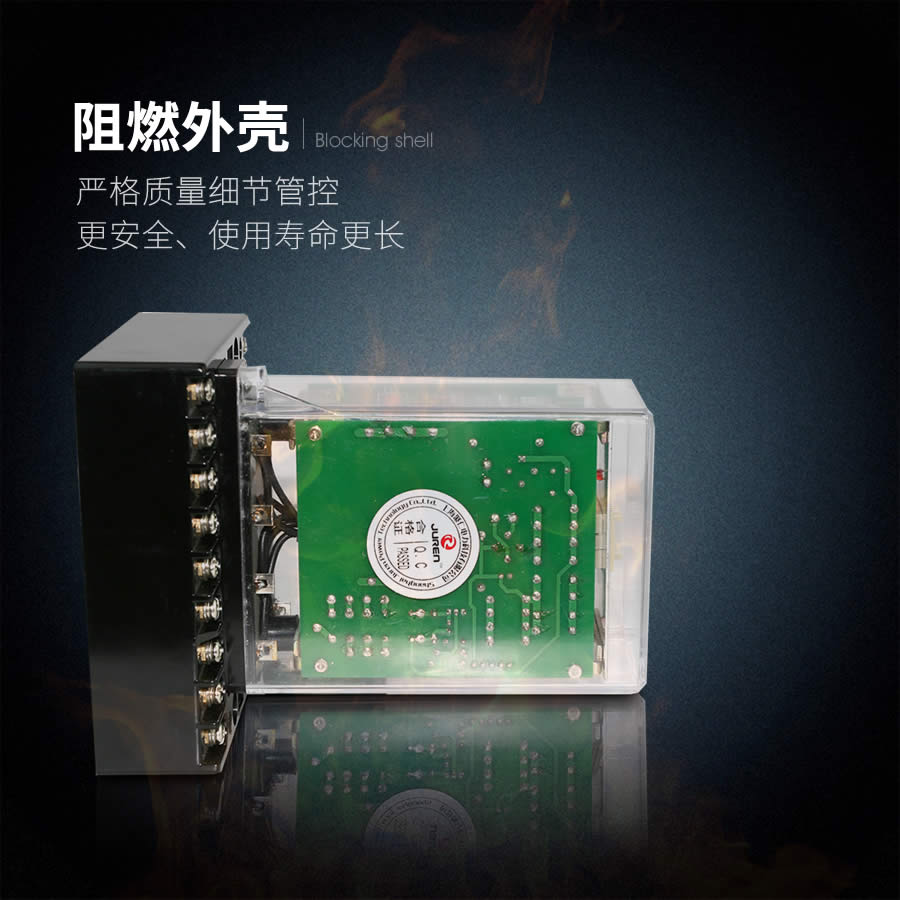

  主要特點

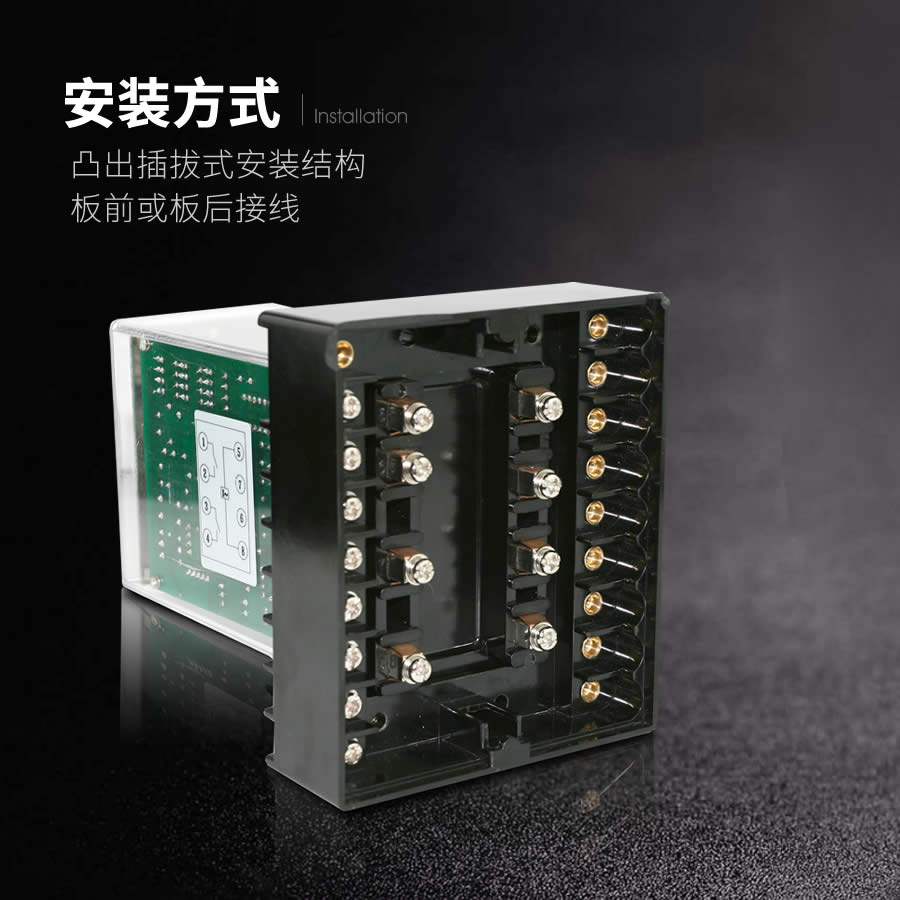

  JZ-7Y-36安裝結構
