• 概述

  HJL-93/BY電流繼電器要用于發電機、變壓器和輸電線路的過負荷和短路保護。HJL-93/BY采用CMOS集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點。整定范圍由0.2A~6A和0.05A~1.2A這兩種可選，返回系數為0.9~0.95。

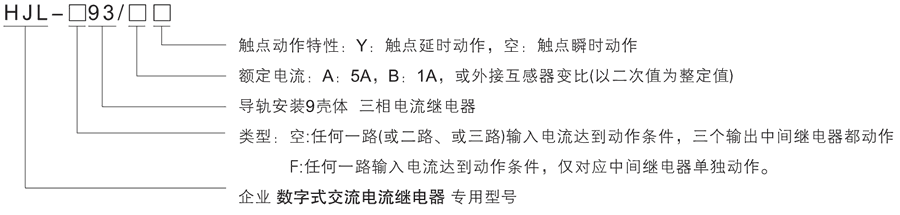

  型號及含義



  HJL-93/BY主要特點

  ●采用3位撥碼整定
  ●整定范圍0.2A~6A(級差0.01A)。
  ●延時時間為0~99.9S。
  ●HJL-93/BY輔助電源85V~260V交直流通用。
  ●用集成電路和進口元器件，穩定性和可靠性更高。
  ●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

  HJL-93/BY整定范圍及返回系數

  型號	額定電流	長期允許接通電流	瞬時允許過載電流	整定范圍	級差	返回系數
  HJL-93/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
  HJL-93/AY	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
  HJL-93/B	5A	6A	20A	0.05~1.2A	0.01A	0.9~0.95
  HJL-93/BY	5A	6A	20A	0.05~1.2A	0.01A	0.9~0.95
  HJL-F93/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
  HJL-F93/AY	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
  HJL-F93/B	5A	6A	20A	0.05~1.2A	0.01A	0.9~0.95
  HJL-F93/BY	5A	6A	20A	0.05~1.2A	0.01A	0.9~0.95

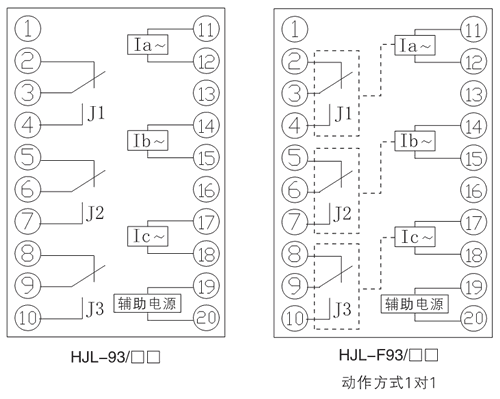

  接線圖



  HJL-93/BY技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  額定電流	A型：5A、B型：1A
  返回系數	0.9~0.95
  整定范圍	A型：0.2A~6A、B型：0.05A~1.2A
  返回時間	≤27ms
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構
