產品型號：HBDLX-23/3過電流繼電器
觸點形式：1常開1常閉
動作時間：小于20ms
返回時間：小于35ms
工作電壓：AC：225V
安裝方式：導軌安裝

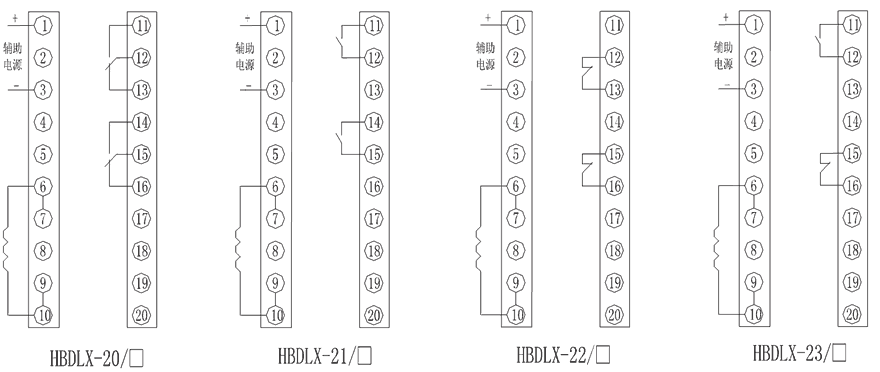

HBDLX-23/3電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，HBDLX-23/3處于不動作狀態。原理如下圖所示：
| 額定參數 | |
| 直流額定電壓 | 110V、220V可選 |
| 交流額定電壓 | 220V、240V、380V可選 |
| 直流動作電壓 | ≤70%額定電壓 |
| 交流動作電壓 | ≤75%額定電壓 |
| 動作時間 | ≤20ms |
| 返回時間 | ≤35ms |
| 返回系數 | >0.90 |
| 功耗 | ≤5W |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |

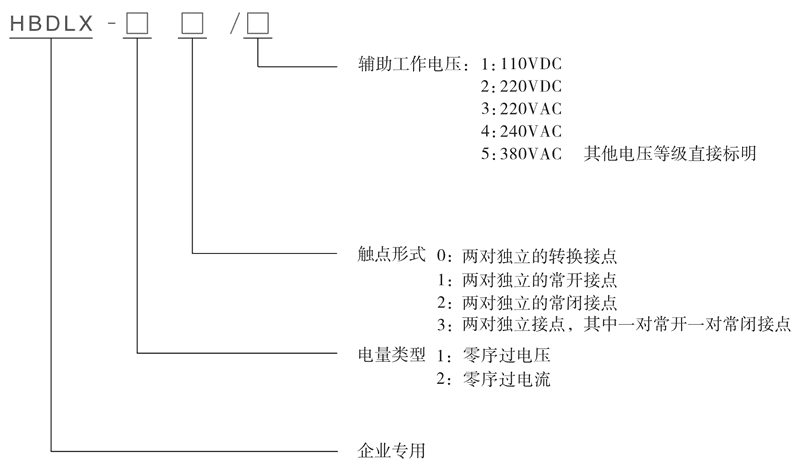

| 型號 | 觸點形式 | 動作時間 | 返回時間 | 工作電壓 |
| HBDLX-20/1 | 2轉換 | ≤20ms | ≤35ms | DC：110V |
| HBDLX-20/2 | 2轉換 | ≤20ms | ≤35ms | DC：220V |
| HBDLX-20/3 | 2轉換 | ≤20ms | ≤35ms | AC：220V |
| HBDLX-20/4 | 2轉換 | ≤20ms | ≤35ms | AC：240V |
| HBDLX-20/5 | 2轉換 | ≤20ms | ≤35ms | AC：380V |
| HBDLX-21/1 | 2常開 | ≤20ms | ≤35ms | DC：110V |
| HBDLX-21/2 | 2常開 | ≤20ms | ≤35ms | DC：220V |
| HBDLX-21/3 | 2常開 | ≤20ms | ≤35ms | AC：220V |
| HBDLX-21/4 | 2常開 | ≤20ms | ≤35ms | AC：240V |
| HBDLX-21/5 | 2常開 | ≤20ms | ≤35ms | AC：380V |
| HBDLX-22/1 | 2常閉 | ≤20ms | ≤35ms | DC：110V |
| HBDLX-22/2 | 2常閉 | ≤20ms | ≤35ms | DC：220V |
| HBDLX-22/3 | 2常閉 | ≤20ms | ≤35ms | AC：220V |
| HBDLX-22/4 | 2常閉 | ≤20ms | ≤35ms | AC：240V |
| HBDLX-22/5 | 2常閉 | ≤20ms | ≤35ms | AC：380V |
| HBDLX-23/1 | 1常開1常閉 | ≤20ms | ≤35ms | DC：110V |
| HBDLX-23/2 | 1常開1常閉 | ≤20ms | ≤35ms | DC：220V |
| HBDLX-23/3 | 1常開1常閉 | ≤20ms | ≤35ms | AC：220V |
| HBDLX-23/4 | 1常開1常閉 | ≤20ms | ≤35ms | AC：240V |
| HBDLX-23/5 | 1常開1常閉 | ≤20ms | ≤35ms | AC：380V |
