• 概述

  HBZL-311中間繼電器用于工業自動化控制和電力系統二次回路中，作為中間輔助和擴大控制范圍之用。HBZL-311常規的安裝結構采用嵌入式板后接線和凸出式板前接線兩種，也可采用導軌安裝結構，該結構具有接線方便、多個拼接、整定精度高、動作準確等特點。

  HBZL-311主要特點

  ●體積小，觸點斷開容量大。
  ●線圈激磁為直流。
  ●導軌安裝，具有安裝方便、接線簡單。
  ●采用靜態集成電路，具有精度高、動作可靠等特點

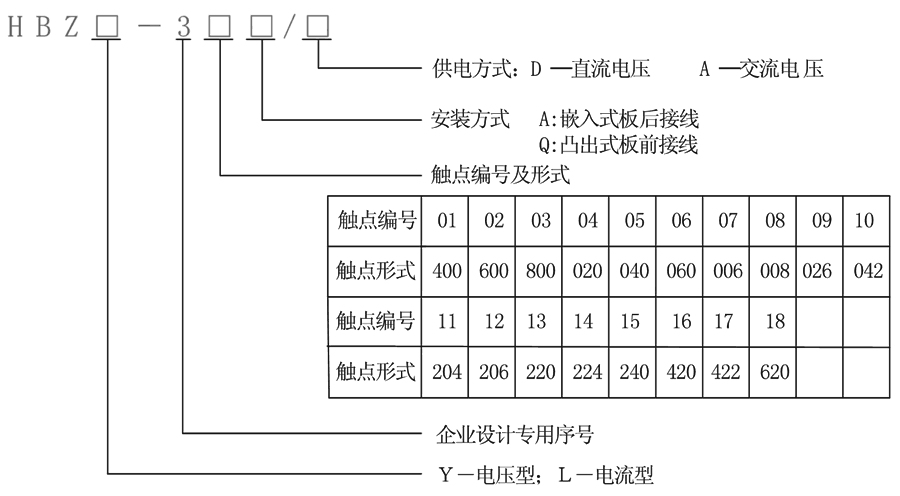

  HBZL-311型號及含義



  HBZL-311觸點形式及額定電壓

  型號	觸點形式	動作時間	返回時間	返回值
  HBZL-301	4常開	<20mS	<20mS	<5%額定值
  HBZL-302	6常開	<20mS	<20mS	<5%額定值
  HBZL-303	8常開	<20mS	<20mS	<5%額定值
  HBZL-304	2轉換	<20mS	<20mS	<5%額定值
  HBZL-305	4轉換	<20mS	<20mS	<5%額定值
  HBZL-306	6轉換	<20mS	<20mS	<5%額定值
  HBZL-307	6常閉	<20mS	<20mS	<5%額定值
  HBZL-308	8常閉	<20mS	<20mS	<5%額定值
  HBZL-309	2轉換6常閉	<20mS	<20mS	<5%額定值
  HBZL-310	4轉換2常閉	<20mS	<20mS	<5%額定值
  HBZL-311	2常開4常閉	<20mS	<20mS	<5%額定值
  HBZL-312	2常開6常閉	<20mS	<20mS	<5%額定值
  HBZL-313	2常開2轉換	<20mS	<20mS	<5%額定值
  HBZL-314	2常開2轉換4常閉	<20mS	<20mS	<5%額定值
  HBZL-315	2常開4轉換	<20mS	<20mS	<5%額定值
  HBZL-316	4常開2轉換	<20mS	<20mS	<5%額定值
  HBZL-317	4常開2轉換2常閉	<20mS	<20mS	<5%額定值
  HBZL-318	6常開2轉換	<20mS	<20mS	<5%額定值

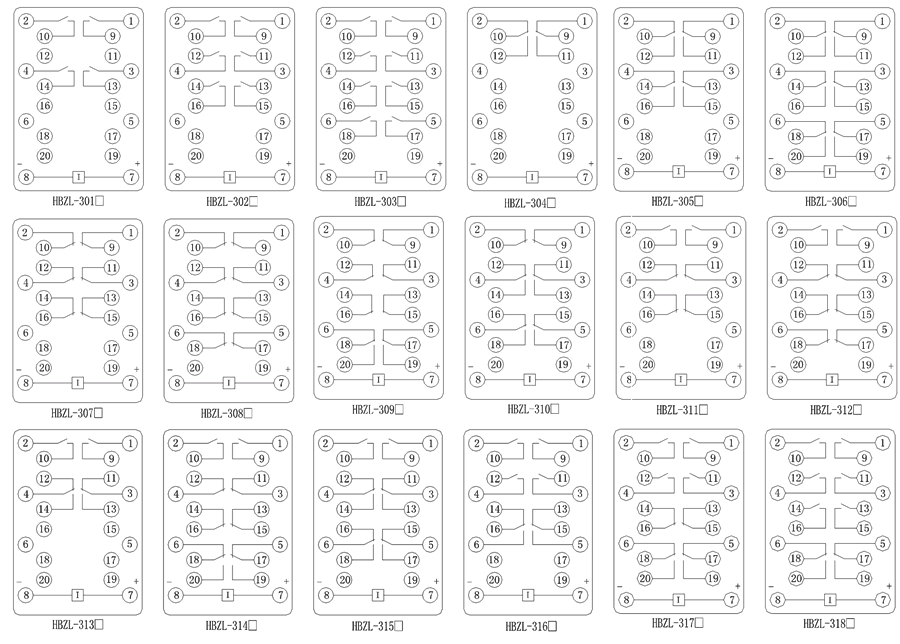

  接線圖



  HBZL-311技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V可選
  交流額定電壓	110V、220V、240V、380V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  返回值	<50%額定值
  動作時間	<20mS
  返回時間	<20mS
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  企業實拍



  導軌安裝結構



  凸出固定式安裝結構



  凸出插拔式安裝結構



  嵌入插拔式安裝結構
