JZ-S/446中間繼電器

文章類別：JZ-S/4型延時中間繼電器

文章概述

產品型號：JZ-S/446
觸點形式：4常開
延時類型：斷電延時返回
安裝結構：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JZ-S/446用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用導軌安裝，接線方式采用端子排接線。工作電壓。交流額定電壓為110V、220V、380V可選，直流額定電壓為48V、110V、220V可選。JZ-S/446采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。采用導軌安裝只需要在開關柜內安裝導軌條，無需開孔，并支持多個拼接，因此導軌安裝的繼電器尤其適合一些小型開關柜。

型號及含義

JZ-S/446主要特點

1、采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
2、動作電壓準確，返回系數高，無抖動，功耗低，多個接點同時動作或返回。
3、繼電器動作后有燈光指示、有電源指示。
4、繼電器的電氣壽命和機械壽命長。
5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
6、抗干擾特性好，可適用于強干擾或電源電壓質量很差的場所。

企業實拍

JZ-S/446技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	110V、220V、380V可選
跳閘線圈動作值	不大于70%額定電壓
功耗	不大于5W
安裝方式及接線
安裝結構	導軌殼體安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

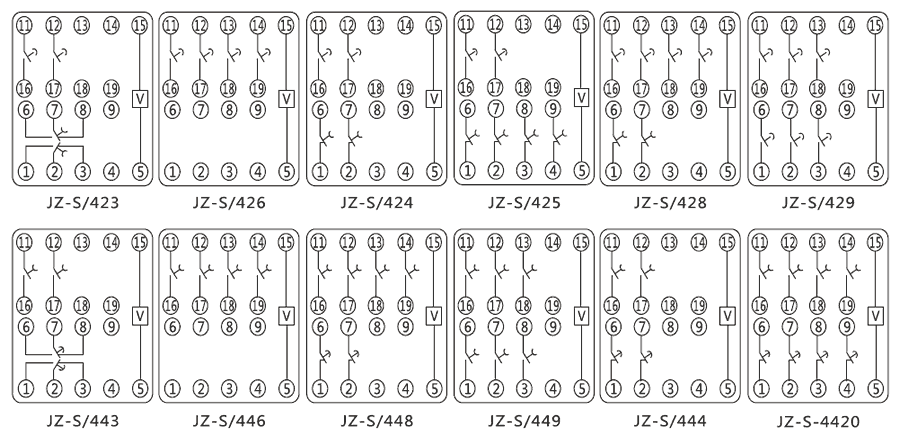

接線圖

JZ-S/446觸點形式及延時類型

型號	觸點形式	延時類型	動作時間	返回時間
JZ-S/423	2常開2轉換	通電延時動作	<20mS	<20mS
JZ-S/425	2常開4常閉	通電延時動作	<20mS	<20mS
JZ-S/426	4常開	通電延時動作	<20mS	<20mS
JZ-S/428	4常開2常閉	通電延時動作	<20mS	<20mS
JZ-S/429	6常開	通電延時動作	<20mS	<20mS
JZ-S/443	2常開2轉換	斷電延時返回	<20mS	<20mS
JZ-S/444	2常開2常閉	斷電延時返回	<20mS	<20mS
JZ-S/446	4常開	斷電延時返回	<20mS	<20mS
JZ-S/448	4常開2常閉	斷電延時返回	<20mS	<20mS
JZ-S/449	6常開	斷電延時返回	<20mS	<20mS
JZ-S/4420	4常開4常閉	斷電延時返回	<20mS	<20mS
