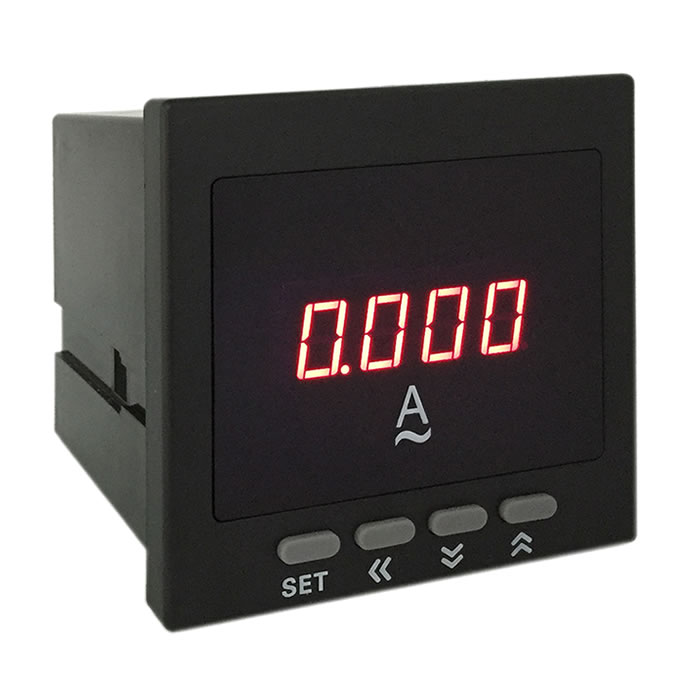

智能型可編程數顯電流表為新一代可編程智能表，主要用于對電氣線路中的交流或直流電流進行實時測量與指示，并通過RS485 接口或模擬量變送輸出接口對被測電量數據進行遠傳。

●采用模塊化設計方式，全SMT生產工藝
●電壓、電流測量顯示范圍(或互感器倍率)可自由設置
●一路模擬量變送輸出功能（可選），輸出可任意編程設置為0～10mA、0～20mA、4～20mA
●一路上下限報警輸出或兩路開關量遙控輸出功能（可選），報警動作延遲時間可在0~60s范圍內任意設置
●RS485通訊輸出功能（可選），采用標準MODBUS-RTU通訊規約
●可同時具備一路模擬量變送、一路上下限報警和RS485通訊輸出功能
●兩路或四路開關量輸入狀態檢測功能（可選）,配合RS485通訊實現開關狀態的”遙信”與”遙測”
●較大較小值查看功能

X： 顯示儀表，無輸出功能；K：三路繼電器觸點輸出；T: RS485通訊接口； S: 繼電器觸點（單路）+RS485通訊；D: 模擬量變送（單路）+RS485通訊； B：三路模擬量變送輸出 N: 繼電器觸點+模擬量變送+RS485通訊接口輸出；

3.1 交流電壓表測量范圍：AC 0～660V(直接測量)
AC 0～9999kV（外附*/100V電壓互感器，量程可在測量范圍內任意編程設定）
3.2 直流電壓表測量范圍： DC 0～660V (直接測量)
3.3 交流電流表測量范圍： AC 0～6A(直接測量)
AC 0～9999A（外附*/5A電流互感器，量程可在測量范圍內任意編程設定）
3.4 直流電流表測量范圍： DC 0～±6A (直接測量)
DC -1999 ～+9999A （外附*/75mV分流器、量程可在測量范圍內任意編程設定）
3.5 準確度：±0.5%FS±1個字
3.6 采樣速率：約3次/s
3.7 測量顯示方式：平均值測量，四位LED數碼管有效值顯示
3.8 顯示分辨力：可自由設置為1、0.1、0.01、0.001
3.9 輸入回路功耗：電流＜0.5VA、電壓＜1VA
3.10 輔助電源：AC/DC85～264V 50/60Hz
3.11 輔助電源功耗：＜3VA
3.12 溢出指示：顯示字符“HHHH”或“LLLL”
3.13 報警輸出：上下限報警同一繼電器輸出，觸點容量AC250V/2A、DC30V/2A
3.14 變送輸出：可自由設置為DC0～10mA、0～20mA或4～20mA，準確度±0.5%FS,與信號輸入及輔助
電源端口之間電氣隔離
3.15 變送輸出負載電阻：≤250Ω
3.16 通訊接口：RS485串行通訊，采用MODBUS_RTU通訊規約
3.17 工作環境：溫度-10～50℃，濕度≤85%RH的無腐蝕性場合

根據儀表外形在上表中選擇對應的開孔尺寸，在安裝屏面上開一個孔，儀表嵌入安裝孔后將兩個夾持件放入儀表殼體的夾持槽內，用手推緊即可。
